チュートリアル3 流路内の発熱解析

オンライン熱解析CATTHMのチュートリアルです。

解析概要

図のような分岐配管の空気流れを考えます。この配管の流量分配と管の途中にヒーターを設置したときの出口温度を解析で求めます。

流路内発熱のモデル

管はどこでも直径0.05mの円管とします(管長さは後述)。分岐して2つに分かれた後に、ヒーターを設置し、管内を流れる空気を加熱します。ヒーターの発熱量は、50Wと20Wで、両方とも伝熱面積5×10-3 m2、熱伝達率 40W/(m2K)で空気に伝熱します。空気は、管入り口から流量0.002m3/s、温度20℃で流入します。管表面からの熱逃げはなく断熱とします。

解析モデル

モデル全体の回路図は次の図のようになります。

流路内発熱の熱流体回路

NF1~NF6:流体、NT1・NT2:ヒーター

配管内の流体は、流体抵抗網でモデル化します。NF1が流入境界、NF6が流出境界(開放)の流体ノードです。管はNF2で2つに分岐します。ヒーターを設置する箇所にNF3とNF4のノードを定義します。管は再びNF5で合流します。

ヒーターは、熱回路網でモデル化します。NT1とNT2がヒーターの熱ノードです。ヒーターから流体に対流熱伝達するため、NT1とNF3、NT2とNF4を熱抵抗で接続しています。

計算条件

  • 管直径:0.05 m
  • 管の長さ:NF1-NF2、NF2-NF3、NF3-NF5、NF5-NF6の間が、それぞれ0.2m。NF2-NF4、NF4-NF5の間は、0.3m。
  • ヒーターの発熱量:NT1 50 W、NT2 20W
  • ヒーターの対流熱伝達率:40 W/(m2 K)
  • ヒーターの伝熱面積:NT1、NT2共 5×10-3 m2
  • 空気の流入量:0.002 m3/s
  • 空気の流入温度:20 ℃

熱抵抗の計算

解析設定の前に、あらかじめ熱抵抗を算出しておきます。

対流熱伝達による熱抵抗$R$は、熱伝達率を$h$、伝熱面積を$A$とすると、

$$R=\frac{1}{h A}$$

と書けます。したがって、NT1とNF3、NT2とNF4の間の熱抵抗は、

$$R=\rm{\frac{1}{40[W/(m^2 K)] \times 5 \times 10^{-3} [m^2]}=5 [K/W]}$$

となります。

モデル作成

流体ノードの作成

まず、配管の流体を表すための流体ノード6個を追加します。

[流体ノード追加]ボタンを押すと「流体ノード追加モード」になるので、ノードを作成したい位置を6か所、マウスでクリックします。マウスを右クリックすると確定され、ノードが追加されます。

流体ノードの追加

流体リンクの作成

次に、ノードを接続してリンクを追加していきます。

[リンク追加]ボタンを押し、「リンク追加モード」にします。まず、NF1ノードをピックします。続いて、NF2ノードをピックします。これで、NF1とNF2がリンク接続されます。次に、NF2とNF3をピックし、接続します。同様に、NF3-NF5、NF2-NF4、NF4-NF5、NF5-NF6の順に接続し、右クリックで確定します。

流体リンクの追加

熱ノードの作成

次に、ヒーターを表す熱ノード2個を追加します。

[熱ノード追加]ボタンを押すと「熱ノード追加モード」になるので、ノードを作成したい位置を2か所、マウスでクリックします。マウスを右クリックすると確定され、ノードが追加されます。

熱ノードの追加

熱リンクの作成

次に、ヒーターと流体のノードを接続して熱リンクを追加します。

[リンク追加]ボタンを押し、「リンク追加モード」にします。まず、NT1ノードをピックします。続いて、NF3ノードをピックし、リンク接続します。次に、NT2とNF4をピックし、接続します。接続したら、右クリックで確定します。

熱リンクの追加

Tips:リンクは、流体ノード同士を接続すると、流体リンクとなります。熱ノードと熱ノード、熱ノードと流体ノードの接続は、熱リンクとして定義されます。

解析設定

熱ノード条件の設定

[モデル:熱]メニューを開き、熱ノードの条件を設定します。複数あるため「表入力」で入力していきます。「モデル:熱ノード」の[表入力]ボタンを押し、ノードの表を開きます。

NT1に発熱量「50」、NT2に発熱量「20」を入力します。入力が終わったら[適用]ボタンで確定します。設定が終了したら、[キャンセル]ボタンか、[×]ボタンで閉じてください。

※[OK]ボタンを押して閉じても構いません。設定が適用後パネルが閉じられます。

熱ノードの設定

熱リンク条件の設定

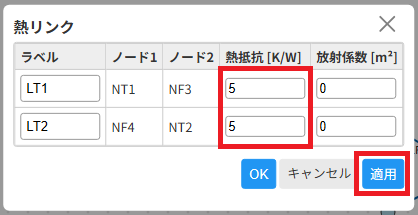

次に熱リンクの条件を設定します。「モデル:熱リンク」の[表入力]ボタンを押し、リンクの表を開きます。

LT1、LT2の熱抵抗に「5」を入力します。入力が終わったら[OK]ボタンまたは[適用]ボタンで確定します。

熱リンクの設定

流体ノード条件の設定

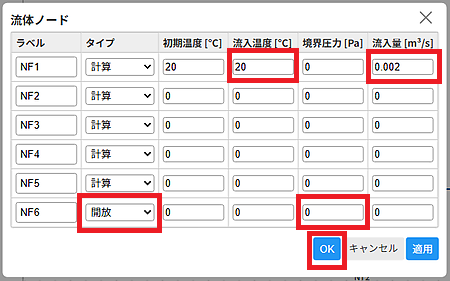

[モデル:流体]メニューを開き、流体ノードの条件を設定します。複数あるため「表入力」で入力していきます。「モデル:流体ノード」の[表入力]ボタンを押し、ノードの表を開きます。

NF1は流入境界なので、流入量に「0.002」、境界温度に「20」を入力します。NF6は開放の流出境界で、タイプを「開放」とし、境界圧力に「0」を入力します。

入力が終わったら[OK]ボタンまたは[適用]ボタンで確定します。

流体ノードの設定

流体リンク条件の設定

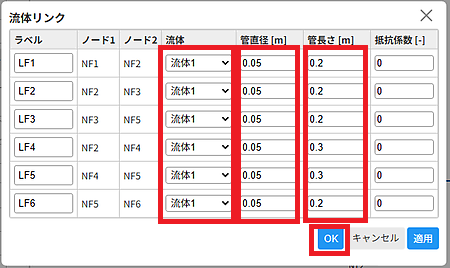

次に流体リンクの条件を設定します。「モデル:流体リンク」の[表入力]ボタンを押し、リンクの表を開きます。

流体は全てのリンクで「流体1」に設定します。管直径は全て「0.05」を入力します。管長さは、LF4とLF5が「0.3」その他は「0.2」を入力します。入力が終わったら[OK]ボタンまたは[適用]ボタンで確定します。

流体リンクの設定

Tips:抵抗係数を0に設定すると、円管の直管として流体抵抗が自動で計算されます。

モデルは以下のようになります。

熱流体回路モデル

流体物性の設定

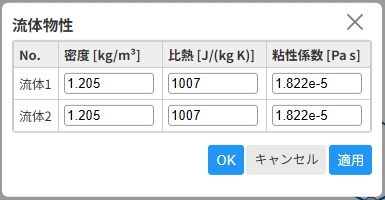

モデル:流体」メニューの「流体物性」ボタンを押し、パネルを開きます。デフォルトで、流体1には空気の物性値が設定されているので、ここではデフォルトのままとします。

流体物性の設定

Tips:流体物性は2つまで定義することができ、流体リンクの「流体」で指定します。つながった配管流路では、同じ流体を指定するようにしてください。

計算設定

[計算設定]メニューで、計算条件の設定を行ないます。「計算タイプ」で「定常」を選択します。

計算設定メニュー

Tips:CATTHMでは、流体抵抗網法を使用した熱計算は、定常計算のみに対応しています。

以上で解析設定は終了です。

計算実行

設定が終了したら、[計算実行]ボタンを押します。

計算実行ボタン

計算が収束し終了すると、「計算終了 : 正常に終了しました。」と表示されます。

結果の確認

グラフ

計算が終了すると、[グラフ]タブに各ノードの温度グラフが表示されます。NT1(ヒーター)の温度は、307℃、NT2は139℃まで上昇しています。

温度結果グラフ

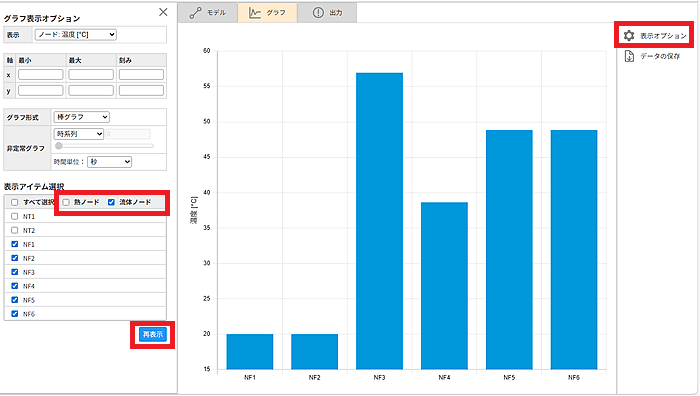

流体温度はヒーターより低いため、流体ノードのみでグラフ表示してみます。「表示オプション」ボタンでパネルを開き、「表示アイテム選択」で「熱ノード」のチェックを外します。「再表示」ボタンを押すと、熱ノードが除外されて流体ノードだけのグラフを表示できます。

流体ノードの温度結果

配管出口のNF6の温度は、49℃になっていることがわかります。

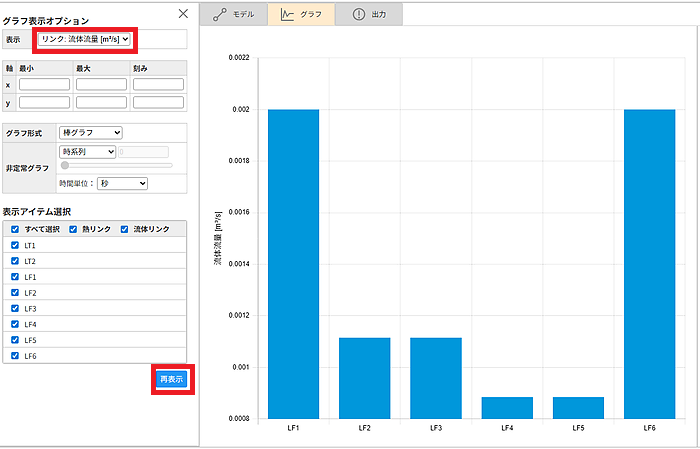

次に、管を流れる空気の流量グラフを表示してみます。「表示」を「流体流量[m3/s]」に変更し、[再表示]ボタンを押します。

流体流量の結果グラフ

各流体リンクの流量がグラフ表示されます。分岐後にLF2とLF3を流れる流量が0.00112[m3/s]、LF4とLF5の流量が0.00088[m3/s]となっています。LF4とLF5は管長さがLF2とLF3に比べて長く、流体抵抗が大きく流れにくいため、流量が少ないと考えられます。

流体リンクにおいてどちらの方向に流体が流れているかは、「出力」タブで確認できます。

流体流量の出力結果

Link Flow Rate」で、LF1のリンクは、「NF1 -> NF2  0.002000000」となっており、NF1ノードからNF2ノードの方向へ、0.002 [m3/s]の流量が流れていることがわかります。

同様に、熱移動量[W]は、「Link Heat Transfer」で確認することができます。

熱移動量の出力結果
