座標変換
長さ（スケール変換）、平行移動、回転の座標変換を行います。

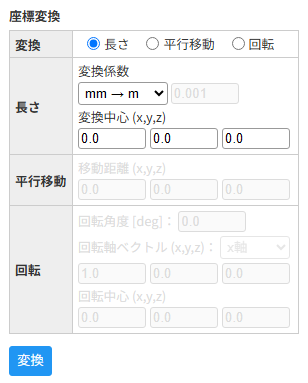

メニューの[座標変換]で操作パネルを開きます。[変換]で対象の操作を選択し、それぞれのパラメータを入力し[変換]ボタンを押します。
変換する対象
座標変換する対象は、選択されているファセットです。まず、アイコンまたはパーツリストで変換したいファセットを選択します。
→ 【CATSTLマニュアル】ファセットを選択する
長さ
モデルの長さスケールを変換します。[変換中心]位置を中心に[変換係数]で指定した単位もしくは係数でスケールが変換されます。
平行移動
[移動距離]で指定した距離でモデルを平行移動します。
回転
[回転中心]を通る[回転軸ベクトル]周りに[回転角度]だけ回転します。回転角度は、回転軸ベクトルの正方向に対して反時計回りが正です（右ねじの法則）。
